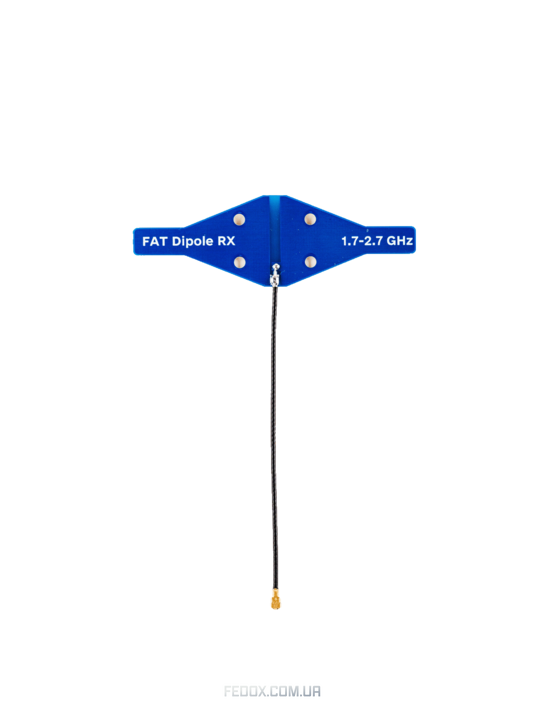

FAT Dipole RX 1.7–2.7 GHz – всенаправлена приймальна антена з лінійною поляризацією для приймання сигналів керування FPV-дронами в діапазоні 1,7–2,7 ГГц.

Що це за пристрій

FAT Dipole RX 1.7–2.7 GHz від BlueBird Tech – це широкосмугова приймальна антена дипольного типу, призначена для встановлення на борт FPV-дрона та приймання сигналів каналу керування. Вона працює в діапазоні 1,7–2,7 ГГц і сумісна з бортовими приймачами, розрахованими на відповідні частоти.

Функції антени FAT Dipole RX 1.7–2.7 GHz

• Приймання сигналів каналу керування FPV-дроном у діапазоні 1,7–2,7 ГГц.
• Робота з бортовими приймачами, що підтримують відповідний частотний діапазон.
• Приймання радіосигналу з різних напрямків завдяки всенаправленій діаграмі.
• Підтримання лінійної поляризації для сумісності з антенами передавальної сторони такого самого типу.
• Інтеграція в компактні FPV-платформи завдяки вазі 4 г і плоскій PCB-конструкції.
• Підключення до приймача через роз’єм U.FL / I-PEX MHF I та коаксіальний кабель RF1.13 завдовжки 10 см.

Принцип дії антени FAT Dipole RX 1.7–2.7 GHz

1. Антена встановлюється на борт FPV-платформи та під’єднується до сумісного приймача через роз’єм U.FL / I-PEX MHF I.
2. Під час роботи антена приймає електромагнітні хвилі каналу керування в діапазоні 1,7–2,7 ГГц.
3. Дипольна конструкція формує всенаправлену діаграмну, що забезпечує приймання сигналу з різних напрямків відносно борту.
4. Прийнятий сигнал передається коаксіальним кабелем RF1.13 до бортового приймача.
5. Приймач обробляє сигнал і передає команди системі керування безпілотним літальним апаратом.

FAT Dipole RX 1.7–2.7 GHz застосовується у бортових системах керування FPV-дронами

• FPV-оператори,для оснащення дронів приймальною антеною каналу керування в діапазоні 1,7–2,7 ГГц.
• Інженери та складальники FPV-дронів,для інтеграції компактної широкосмугової антени з бортовими приймачами.
• Технічні підрозділи,для комплектування, ремонту та модернізації FPV-платформ, які використовують відповідний частотний діапазон.

Основні показники

1. Робочий діапазон: 1,7–2,7 ГГц
2. Вага: 4 г
3. Габарити: 80 × 20 мм

Чому обирають FAT Dipole RX 1.7–2.7 GHz від BlueBird Tech

1. Широкий робочий діапазон 1,7–2,7 ГГц.
2. Мінімальна вага – лише 4 г.
3. Компактні габарити – 80 × 20 мм.

Про виробника FAT Dipole RX 1.7–2.7 GHz

Технічні характеристики

Придбавши FAT Dipole RX 1.7–2.7 GHz у фірмовій коробці ви отримаєте:

1. Антену FAT Dipole RX 1.7–2.7 GHz – 1 шт.
2. Коаксіальний кабель RF1.13 завдовжки 10 см із роз’ємом U.FL / I-PEX MHF I – встановлений на антені.

Гарантія на FAT Dipole RX 1.7–2.7 GHz

Гарантія на пристрійFAT Dipole RX 1.7–2.7 GHz- 12 місяців з моменту придбання.

Гарантійне обслуговування здійснюється сервісним центром виробника –BlueBird Tech.

Гарантія не розповсюджується, якщо пристрій має дефекти, що виникли внаслідок:

• механічних пошкоджень (удари, падіння, утоплення, деформації корпусу, тощо);
• неправильного або недбалого поводження з пристроєм;
• порушення вимог експлуатації, транспортування чи зберігання;
• самостійного втручання у конструкцію.

Часті запитання

Що таке антена FAT Dipole RX 1.7–2.7 GHz і для чого вона використовується?

FAT Dipole RX 1.7–2.7 GHz – всенаправлена приймальна антена дипольного типу з лінійною поляризацією. Вона встановлюється на борт FPV-дрона та використовується для приймання сигналів каналу керування в діапазоні 1,7–2,7 ГГц.

Як працює антена FAT Dipole RX 1.7–2.7 GHz?

Антена приймає електромагнітні хвилі каналу керування та через коаксіальний кабель RF1.13 передає сигнал до бортового приймача. Приймач обробляє отриманий сигнал і передає команди системі керування FPV-дроном. Всенаправлена діаграма дає змогу приймати сигнал із різних напрямків відносно борту.

Для яких систем призначена FAT Dipole RX 1.7–2.7 GHz?

Антена призначена для встановлення на FPV-дрони та інші безпілотні платформи, оснащені бортовими приймачами каналу керування в діапазоні 1,7–2,7 ГГц. Перед встановленням необхідно перевірити частотну сумісність приймача, тип роз’єму та вимоги конкретної системи.

Які основні характеристики має FAT Dipole RX 1.7–2.7 GHz?

Антена працює в діапазоні 1,7–2,7 ГГц із номінальною частотою 2,4 ГГц. Вона має лінійну поляризацію, всенаправлену діаграму, опір 50 Ом і коефіцієнт підсилення приблизно 2,0–3,5 dBi. Вага антени становить 4 г, а габарити – 80 × 20 мм.

У якому частотному діапазоні працює FAT Dipole RX 1.7–2.7 GHz?

Робочий діапазон антени становить 1,7–2,7 ГГц, а номінальна частота – 2,4 ГГц. Широкий робочий діапазон дозволяє використовувати антену з різними сумісними бортовими приймачами, які працюють у межах зазначених частот.

Чи впливає розміщення антени на якість приймання сигналу?

Так. Якість приймання залежить від положення антени, її орієнтації відносно передавальної антени, наявності металевих, карбонових та інших елементів поблизу, а також від способу прокладання кабелю. Під час інтеграції необхідно враховувати конструкцію FPV-платформи та рекомендації виробника обладнання.
